樹脂灌裝機設計標準是怎樣的？樹脂灌裝機的性

資訊來源：m.dgyongmao.cn

現在的樹脂灌裝機設備得到了廣泛的應用，市場上出蟴hi爍髦指餮?墓嘧盎??敲垂嘧盎?杓票曜際竊躚??樹脂灌裝機的性能特點有哪些呢?今天廣志自動化就給大家具體介紹下這些問題。

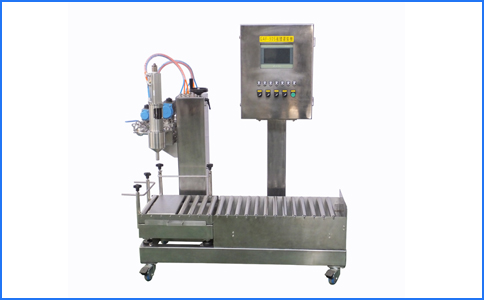

樹脂灌裝機的性能特點

　　灌裝機在使用操作、精度誤差、裝機調整、設備清洗、維護保養等方面更加簡單方便。

　　灌裝機廣泛適用于日化、油脂等各行業，可對不同高粘度流體進行灌裝。機器設計緊湊合理、外形簡潔美觀，灌裝量調節方便。

　　該機具有兩個同步灌裝頭，灌裝物料快速精確。

　　灌裝機采用德國FESTO，臺灣AirTac的氣動組件和臺灣臺達的電控部件，性能穩定。

　　物料接觸部分均采用316L不銹鋼材料制成。

　　采用韓國光眼裝置，臺灣PLC及法國電器元件。

　　調節便利、無瓶不灌裝、灌裝量準確并具有計數功能。

　　采用防滴漏與拉絲的灌裝悶頭、防高泡產品的灌裝升降系統、確保瓶口定位的定位系統和液位控制系統。

　　樹脂灌裝機包含供送裝置以及傳動系統。

　　1　裝瓶泵灌裝流體，泵固定在某工位的上方。

　　2　屬guan蓋封口，它們可有氣泵吸附在壓蓋機構上，有壓蓋機構壓入(或通過壓蓋模將瓶蓋緊固在)瓶口。設計者只需設計作直線往復運動的壓蓋機構。壓蓋機構可采用移動導桿機構等平面連桿機構或凸輪機構。

　　3　此外，需要設計間歇動機構，以實現工作轉臺間歇傳動。為保證停歇可靠，還應有定位(鎖緊)機構。間歇機構可采用槽輪機構、不完全齒輪機構等，定位(鎖緊)機構可采用凸輪機構等。

　　樹脂灌裝機設計標準化的實施

　　基本思路

　　經過實踐研究，以“模塊”的方式，通過分解部件功能區，將其對應的圖紙、清單、程序都獨立來表達。通過參照機械設計的部件零部件和的概念，來實現設計工作的細化和標準化。實施原則應遵從：“高效，通用，節約”，而且這三點都是相互作用的。

　　shouxian，考慮設備設計工作的高效性。在標準化實施后，設計所用的時間相應減少，實現設計提速;優化的設計，考慮到優化接線圖，減少不必要的工序，實現裝配提速。

　　其次，考慮調用機器的通用性。定制機械都有很多特殊的要求和功能，但定制機器都是在標準機器上衍生而來的。為了在應對加急的訂單時，能夠在已完成裝配的大部分定制機器中，實現同類機型的直接調用或小改造調用。那么必須做好電氣系統的通用性。

　　再次，考慮機器制造的成本控制。標準化設計可以提高零件的通用性，達到批量采購降低成本，以及穩定零件供應的目的。同時，也能為企業做好零件的安全庫存，保證生產的正常進行。

　　樹脂灌裝機設計圖紙實施

　　1. 確定所使用的認證和規范。在安全方面主要有UL認證，CE認證，還有企業標準。當然，企業標準可以高于以上的認證要求。
不同的認證，在原理和表達方式上都有不同的要求，如電氣上面的安全認證，UL認證yi般遵循UL 508A。
不同是使用區域，使用的標準也有所不同，如工業設備電氣設計參考標準：中國采用GB 5226.1:2008，歐盟采用EN60204-1:2006，美國采用NFPA 79:2004。

　　2. 規范電氣符號的圖庫，例如參考電氣簡圖用圖形符號(GB/T 4728.1~13)、電氣制圖用文件的編制(GB/T 6988.1~5)等，統yi所有元件所使用的符號，并制作符號說明表。

　　3. 在CAD制圖軟件中，為了更好實現圖紙的模板化功能，將整份電氣圖紙進行功能區劃分，
包括電力布線圖、PLC接線圖、氣路接線圖、元件電柜布置圖、元件機器裝機布置圖、端子接線圖、線纜電路分配圖、電氣元件型號查閱圖等區域，
每個區域固定yi定的頁碼范圍，頁碼需標明上yi頁和下yi頁的頁碼，但不要求頁碼是連續的。這樣的好處在于靈活增減圖紙，減少頁碼的修改。統yi了功能區后，在對應的區域修改相應的圖紙就可以了。

　　4. 制定線號的編碼規則，保證每yi根線的節點編碼都是唯yi的，同時每個編碼的規則都是有規律可尋的。

　　樹脂灌裝機設計清單實施

　　1.從清單格式上遵從“模塊”的思路，按照功能區，在yi份EXCEL表中建立多個工作表，如，yi臺三合yi灌裝機的電氣元件按照安裝區域可以劃分為：電柜部分，操作臺部分，洗灌旋三合yi裝機部分，洗蓋部分，送蓋部分。

　　2.清單的排版上，在清單的所屬部位那yi列，寫上對應物料的安裝位置，將同yi類的物料放在yi起

　　3. 清單的內容上，可以將這些通用小件的物料單獨列表，不在項目訂單的采購清單上出現。
如線耳、端子、扎帶、氣管接頭、單芯的電力電線等，這些單個小價值項目，用量少的通用性強的物料可以作為常用的通用件。這樣可以減少工程師、計劃員、采購員、收貨員等的統計、制表、收貨等的工作量。

灌裝機設計

　　樹脂灌裝機設計程序?qū)嵤?/p>

　　由于控制系統大多數由PLC和觸摸屏作為主要編程控制元件，基于終端客戶有時會提出控制系統的品pai型號系列的要求，故PLC的品pai和系列是多種多樣的。在制定程序標準化的時候，shouxian應該立足于性能的滿足和控制元件市場的普及程度，進行選擇品pai及其型號系列。然后，做好時序工藝圖，按照控制要求去編寫相應的程序。

　　觸摸屏的標準化編程，應該包含幾個大的內容：自動、手動、報警信息、參數設置等。自動模式，是進入自動化生產用的;手動模式用于前期調試和后期維護使用;報警信息用于報錯和故障處理;參數設置用于初始化以及調試時使用設置。

　　旋轉型灌裝機設計方案與分析

　　1、 工作原理及工藝動作過程 設計旋轉型灌裝機。在轉動工作臺上對容器(如玻璃瓶)連續灌裝流體(如飲料、酒、冷霜等)，轉臺有多工位停歇，以實現灌裝、封口等工序。為保證在這些工位上能夠準確地灌裝、封口應有定位裝置。

　　2.設計方案提示 (l)灌裝機構：采用灌瓶來灌裝流體，泵固定在某工位的上方。 (2)壓蓋機構：采用軟木塞或金屬guan蓋封口，它們可由氣泵吸附在壓蓋機構上，由壓蓋機構壓入(或通過壓蓋模將瓶蓋緊固在)瓶口。設計者只需設計作直線往復運動的壓蓋機構。壓蓋機構l可采用移動導桿桿機構等平面連桿機構或凸輪機構。 (3)間歇傳動機構和定位機構：實現工作轉臺間歇傳動。為保證停歇可靠，還應向定位(鎖緊)機構。間歇機構可采用槽輪機構、不完全齒輪機構等，定位(鎖緊)機構可采用凸輪機構等。

　　通過以上的內容，大家已經了解了樹脂灌裝機設計的標準要求了，這樣在灌裝機設計的時候，就需要按照這些標準要求去做，具體的可以咨詢廣志自動化。
